دستگاه روکش لیزری رباتیک

معرفی محصول

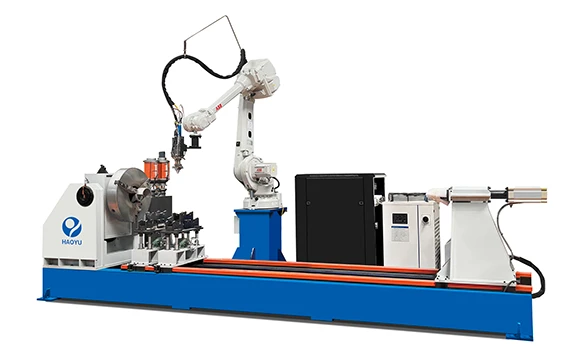

دستگاه جوش روکش لیزری رباتیک یک تجهیزات جوشکاری پیشرفته است که ترکیبی از ربات های صنعتی و فناوری روکش لیزری است که عمدتاً برای تعمیر، تقویت یا ساخت افزودنی سطوح فلزی استفاده می شود و برای پردازش روکش و روکش استفاده می شود. این تجهیزات شامل تخت، دوک چرخان، سر، جک دم، قاب پشتیبانی قطعه کار، شفت جلو، عقب، بالا و پایین تفنگ جوشکاری، مکانیسم راه رفتن تفنگ جوشکاری، پوسته ماشین ابزار، جعبه عملیات و سایر لوازم جانبی می باشد.

مراحل چرخه کاری

برای شروع، درب محافظ تجهیزات را باز کنید و قطعه کار را روی قاب پشتیبانی قرار دهید. قطعه کار را با استفاده از چاک دوک اصلی محکم نگه دارید، سپس آن را بین مرکز دم و مرکز دوک تراز کرده و محکم فشار دهید. برای اطمینان از پایداری، چاک را سفت کنید، درب محافظ را ببندید و دکمه استارت را فشار دهید. سر لیزر که روی بلوک‌های متحرک محور Z{3}}بالایی و پایینی نصب شده است، از طریق تنظیم محور Y-CNC{4}}به موقعیت خود حرکت می‌کند. با پایین آمدن محور Z-به ارتفاع روکش بهینه، سروو اسپیندل قطعه کار را می‌چرخاند در حالی که سر لیزر در امتداد محور X حرکت می‌کند و مواد را در یک الگوی مارپیچی دقیق رسوب می‌کند تا یک لایه روکش یکنواخت روی سطح قطعه کار تشکیل دهد.

پارامتر فنی

سیستم الکتریکی

ماشین میزبان ژاپنی Omron cpm2ah{4}}30cdr PLC را به عنوان هسته کنترل برای کنترل اجرای رویه های جوشکاری استفاده می کند. این سیستم دارای پایداری خوب، ساختار ساده و نگهداری آسان است. موتور سروو موتور Dongyuan است، عنصر دوشاخه{5}}اشنایدر است، طول جوش توسط رمزگذار چرخشی حلقه بسته شناسایی می‌شود، و تشخیص موقعیت، مانند موقعیت تفنگ، توسط کلید بدون تماس وارد شده شناسایی می‌شود.

l جعبه کنترل پنل یکپارچه. لازم است که دکمه های کنترل، صفحه لمسی و کنترل مشخصات جوش روی یک پانل متمرکز شوند که برای استفاده و کار راحت است.

با عملکرد "تنظیم / خودکار":

وضعیت "تنظیم" می تواند شروع و توقف تجهیزات، عملکرد تلسکوپی پنوماتیک Tailstock و براکت پنوماتیکی و هماهنگی بین اقدامات برنامه را تنظیم کند.

حالت "اتوماتیک" می تواند کنترل خودکار فرآیندهای جوشکاری خودکار مانند ضربه قوس خودکار منبع تغذیه جوشکاری، راه اندازی خودکار میزبان جوشکاری، خروج پنوماتیک Tailstock و براکت پنوماتیک، راه اندازی قوس خودکار و خاموش کردن منبع تغذیه جوشکاری، توقف خودکار برگشت خودکار جوشکاری میزبان P و pneumatic. موقعیت اصلی و غیره

جزئیات Iamges

مرجع ودیو
