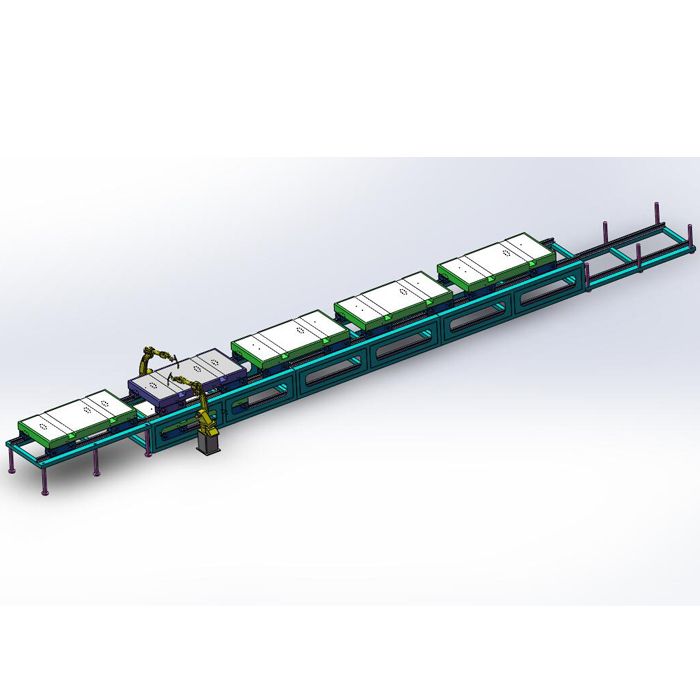

جوشکاری راه حل ربات برای پانل دیواری استیل
جوشکاری راه حل ربات برای پانل دیواری فولادی کاربرد دستگاه جوش 1. جوشکاری پلاسما از نوع 2. 2 ربات مجموعه ، قرار دادن روبات در کنار قطعه کار 3. 2 مجموعه منبع جوش پلاسما ساخت چین 4. 4 عدد بالابر هیدرولیک 5. سرو AC موتورها و کاهنده ها در خط تولید نصب خواهند شد….
شرح
جوشکاری محلول ربات برای پانل دیواری استیل
برنامه دستگاه جوش
1. نوع جوش پلاسما
2. 2 ربات را تنظیم کنید ، ربات را در کنار قطعه کار قرار دهید
3. 2 منبع جوش پلاسما را ساخت چین
4. آسانسور هیدرولیک 2 قطعه
5- موتورهای کاهنده و گیربکس های AC در خط تولید نصب می شوند. این موتورها برای حرکت از ایستگاه به ایستگاه به چرخ دستی سوار می شوند. سبد خرید با راه حل کامل انجام می شود. شما با چند شیفت کاری (بدون توقف) کار خواهید کرد.
6. سبد چرخ دستی موتور الکتریکی 1 عیار (بدون باتری) (ثابت پانل 1240 میلی متر 2440 fix ، موتور سرو AC ، مجهز به گیربکس سروو موتور)
7. برای اتصالات جوش فیله استفاده می شود. فولاد باید از قبل جوش داده شود.
پارامترهای ماشین جوشکاری ربات
| درجه آزادی | 6 محور | |
ظرفیت ترابری | 6 کیلوگرم | |
رسیدن | 1445 میلی متر | |
سرعت خطی جوش | 3-10 میلی متر در ثانیه | |
تکرارپذیری | ± 0.05 میلی متر | |
قطر سیم جامد | φ1.2 میلی متر | |
جریان جوش | 350A | |
سنسور | OMRON | |
محدوده حرکت | چرخش بازو (JT1) | 5 165 درجه |
بازو (JT2) | ± 150 درجه -90 درجه | |
بازو به پایین (JT3) | 45 ~ ﹣ 175 درجه | |
مچ دست (JT4) | ± 180 درجه | |
خم مچ دست (JT5) | ± 135 درجه | |
پیچ و تاب مچ دست (JT6) | ± 360 درجه | |
حداکثر سرعت | چرخش بازو (JT1) | 240 درجه در ثانیه |
بازو (JT2) | 240 درجه در ثانیه | |
بازو به پایین (JT3) | 220 درجه در ثانیه | |
مچ دست (JT4) | 430 درجه در ثانیه | |
خم مچ دست (JT5) | 430 درجه در ثانیه | |
پیچ و تاب مچ دست (JT6) | 650 درجه در ثانیه | |
لحظه (N * متر) | مچ دست (JT4) | 12 |
خم مچ دست (JT5) | 12 | |
پیچ و تاب مچ دست (JT6) | 3.75 | |
لحظه بی تحرکی (کیلوگرم * متر مربع) | مچ دست (JT4) | 0.4 |
خم مچ دست (JT5) | 0.4 | |
پیچ و تاب مچ دست (JT6) | 0.07 | |
تگ های محبوب: جوشکاری راه حل ربات برای پانل دیوار فولادی ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه
