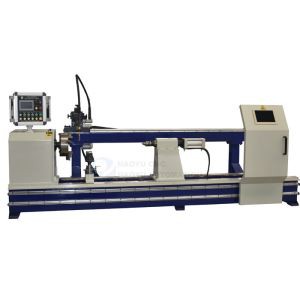

دستگاه جوش اتوماتیک درز سیلندر هیدرولیک CNC 5 محور
جوشکاری خودکار درز دایره مسطح یا جوش فیله بین دو لوله. فرآیند جوشکاری مستمر و ثابت خواهد بود.
شرح




عملکرد ماشین
1. جوشکاری خودکار دایره مسطح یا جوش فیله بین دو لوله. فرآیند جوشکاری مستمر و ثابت خواهد بود. ظاهر درز جوش خوب و صاف است، عمق همجوشی و عرض همجوشی نیاز جوشکاری را برآورده می کند، میزان نشت کمتر از 1٪ است.
2. هنگامی که ابعاد محل قطعه کار یکنواخت، سپس می تواند موقعیت به طور خودکار، مناسب و قابل اعتماد برای استفاده، کیفیت جوش مطابق با الزامات، بستن سریع و راحت. ماشین می تواند به طور مداوم برای 24 ساعت کار کند.
3. دستگاه مجهز به عملکرد ولتاژ بالا، تغذیه سیم آهسته و احتراق قوس برای اطمینان از احتراق قوس قابل اعتماد، و همچنین عملکردهای بسته شدن قوس با ولتاژ پایین و جریان کم و پر کردن دهانه قوس.
4. اتخاذ سیستم CNC با PLC، کنترل عملکرد 5-بعدی: چرخش، مشعل جوشکاری بالا به پایین، جلو و عقب، چپ و راست و زاویه چرخش. خروج از مسیر جوشکاری، برای رسیدن به جوش معمولی درز زمانی که قوس به طور مداوم می سوزد.
5. نوع جوش و مشخصات جوش را می توان از طریق PLC از پیش تنظیم، ذخیره و فراخوانی کرد. تغییر پارامترها و تبدیل حالت از طریق رابط صفحه مشعل راحت است.
6. انتهای قطعه کار به وسیله یک -چاک فکی بسته شده و می چرخد. قبل از جوشکاری، موقعیت سر جوش و زاویه شیب مشعل جوش را تنظیم کرده و به خوبی ثابت کنید. در حین جوشکاری، مشعل جوش ثابت است، قطعه کار در حالت چرخش افقی است.
7. دستگاه جوش دارای یک سیستم زمین تمیز است که در برابر جریان جریان الکتریکی مقاومت نمی کند. برای جلوگیری از سوختن قوس یا سایر موارد، باید از اتصال الکترود زمین با رزوه ها جلوگیری شود. هر الکترود اتصال به زمین باید به سطح لوله خارجی متصل شود.
8. تصویر مرجع درز جوش

رویه های کاری
1. بارگذاری قطعه کار روی براکت های نگهدارنده، و گیره توسط جک ابزار چاک سر
2 مشعل جوشکاری به طور خودکار پایین می آید و موقعیت مشعل جوش را تنظیم کنید
3. گاز محافظ از قبل عرضه شده-
4. تکمیل درز جوش به عنوان برنامه به صورت خودکار
5. مشعل جوشکاری بالا می رود و به طور خودکار به نقطه اصلی باز می گردد
6. فیکسچر را روی چاک رها کنید و لوله را به طور خودکار تخلیه کنید
7 سپس از مرحله شماره 1 شروع کنید
معرفی پیکربندی اصلی
دستگاه ویژه شامل یک استوک سر کنترل عددی الکتریکی، یک چاک مجموعه با گیره و یک مکانیسم رسانا، یک مجموعه دم استوک، یک مجموعه سر جوش با مشعل جوش، سیستم کنترل الکتریکی، منبع تغذیه جوشکاری با تغذیه سیم، سیستم پنوماتیک است.
لینک ویدیوی کار دستگاه جوش اتوماتیک درز سیلندر هیدرولیک CNC 5 محوره
پارامترهای تکنیک
| خیر |
موارد |
مشخصات |
|
سیستم کنترل |
آویز آموزش 5 محوره، ژاپن Omron PLC و صفحه نمایش لمسی MCGS |
|
|
سرعت جوش |
پله کمتر قابل تنظیم در صورت نیاز |
|
|
3 |
منبع تغذیه جوش |
OTC EP400، 30-400A |
|
4 |
ولتاژ کار ماشین |
380 ولت 3 فاز 50 هرتز برای منبع تغذیه جوش |
|
5 |
روش جوشکاری |
جوش MIG/MAG با تغذیه سیم اتوماتیک Push type |
|
6 |
قطر سیم |
1.2 میلی متر |
|
7 |
سرعت چرخش مفصل ابزار |
بدون پله قابل تنظیم |
|
8 |
فشار هوای فشرده: |
0.4-0.6MPA |
|
9 |
مشعل جوش زاویه شیب |
0 درجه - 90 درجه |
لیست پیکربندی
| خیر | نام و مدل |
مقدار |
علامت گذاری کنید |
|
1 |
بدنه دستگاه جوش اتوماتیک |
1 مجموعه |
برند هائویو |
|
2 |
منبع تغذیه جوشکاری و فیدر سیم فشاری ژاپن OTC EP400، می توانید از نام تجاری دیگر به عنوان مورد نیاز خود استفاده کنید |
1 مجموعه |
فرابورس ژاپن |
|
4 |
کابل و کانکتور (مارک Haoyu) |
1 مجموعه |
برند هائویو |
|
5 |
برنامه کنترل عملیات ماشین |
1 مجموعه |
برند هائویو |
|
6 |
مشعل جوشکاری (نوع خنک کننده با آب) |
1 مجموعه |
برند هائویو |
|
7 |
مخزن خنک کننده آب |
1 مجموعه |
برند هائویو |
|
8 |
سر جوش 5 محوره با مشعل جوش |
1 مجموعه |
برند هائویو |
|
9 |
چاک با گیره |
1 مجموعه |
برند هائویو |
|
10 |
پنل کنترل عملیات با صفحه نمایش مشعل MCGS |
1 مجموعه |
|
|
11 |
سیستم الکتریکی با ژاپن OMRON PLC |
1 مجموعه |
|
|
12 |
سیستم پنوماتیک |
1 مجموعه |
برند AIRTAC تایوان |
|
13 |
براکت های پشتیبانی |
2 مجموعه |
برند هائویو |
|
14 |
آموزش آویز |
1 مجموعه |
برند هائویو |
|
15 |
راه آهن راهنما |
1 مجموعه |
تایوان HIWIN |
بدنه دستگاه
پایه دستگاه توسط لوله مربع سنگین و صفحه فولادی جوش داده می شود، سر استوک در سمت راست ریل راهنما نصب می شود و دم در سمت چپ پایه دستگاه نصب می شود. قابل تنظیم چپ و راست تنظیم مشعل جوشکاری و مکانیزم بالابر پنوماتیکی روی آن نصب می شود که در امتداد ریل راهنما قابل تنظیم است، فاصله آن قابل تغییر است و پس از تنظیم می توان آن را سفت کرد.
سیستم کنترل الکتریکی
1 سیستم کنترل CNC
سیستم CNC سروو موتور AC را کنترل می کند تا اتصال 5 محوری فرآیند جوشکاری را محقق کند. ریل ها کاملا محصور شده اند. دارای پنج بعد به ترتیب کنترل چرخش محور چرخشی، مشعل جوشکاری بالا و پایین، جلو و عقب، چپ و راست و حرکت چرخشی زاویه دار. این سیستم از سیستم کنترل CNC، موتور سروو AC پرقدرت و درایور موتور تشکیل شده است.

2 استفاده از OMRON PLC به عنوان هسته کنترل برای کنترل اجرای برنامه جوشکاری. این سیستم پایداری خوب و ساختار ساده ای دارد که نگهداری از آن آسان است.
3. صفحه لمسی: صفحه نمایش مشعل MCGS را به عنوان رابط ورودی/خروجی پذیرفته است. طول جوش و سایر پارامترها را می توان از طریق این رابط وارد کرد. این می تواند هنگامی که یک شکست در طول فرآیند جوشکاری اتفاق می افتد هشدار دهد و نشان دهد.

4 طول جوش توسط رمزگذار چرخشی-سیستم حلقه بسته شناسایی میشود، تشخیص موقعیت به صورت: موقعیت مشعل جوشکاری، موقعیت استوک سر و موقعیت دم استوک توسط سوئیچ وارداتی-کمتر شناسایی میشود.
5 نقطه شروع جوش به طور خودکار تشخیص داده می شود و مشعل به طور خودکار در پایان جوش برمی گردد.
6 کنترل پنل یکپارچه دکمه های کنترل، صفحه نمایش لمسی و پارامترهای جوشکاری همگی در یک پنل ادغام شده اند که برای استفاده و کارکرد راحت است.
7 زمان جوش و طول جوش را می توان از طریق صفحه مشعل تنظیم کرد. تغییر پارامترها را می توان از طریق دکمه لمسی به راحتی و به موقع وارد کرد. پارامترها را می توان ذخیره و فراخوانی کرد. سپس دستگاه فرآیند جوشکاری را به عنوان برنامه شروع می کند.
8. سیستم پنوماتیک
سیستم پنوماتیکی از شیر الکترومغناطیسی، سیلندر هوا، سه قلوهای پنوماتیک و خطوط لوله تشکیل شده است که برای کنترل بالا و پایین شدن مشعل جوش استفاده می شود. قطعات پنوماتیکی همه محصولات AIRTAC ساخت تایوان هستند.
