دستگاه جوش غلتکی آهنگ اتوماتیک با هندلینگ رباتیک

1. ربات صنعتی (هسته جابجایی مواد)

نقش: معمولاً یک ربات شش محوره-سنگین،-با دقت بالا، و بسیار تکرارپذیر، یک کار دوگانه را انجام می‌دهد.

عملکرد جابجایی مواد: افکتور انتهایی ربات مجهز به یک گیره پنوماتیکی یا سروو سفارشی است که به طور خودکار چرخ ها و محورها را از قفسه مواد یا خط نقاله برمی دارد و دقیقاً آنها را در ایستگاه جوش قرار می دهد. پس از اتمام جوشکاری، به طور خودکار قطعات را تخلیه می کند.

2. دستگاه جوش اتوماتیک

• در این دستگاه قطعه کار به وسیله دو وسیله کلیدی در دو انتها قرار گرفته و گیره می شود. یک چاک در یک طرف جعبه دوک نصب شده است. این دستگاه به طور معمول دارای عملکردهای گیره و محرک است که مسئول گرفتن مطمئن یک انتهای قطعه کار و تامین قدرت چرخشی لازم در حین جوشکاری است. در طرف مقابل، یک مکانیسم بستن (دستگاه بستن هیدرولیک) پیکربندی شده است. عملکرد اصلی آن این است که قطعه کار را به صورت محوری به سمت چاک فشار دهد و آن را روی چاک ببندد، تا اطمینان حاصل شود که قطعه کار تمرکز دقیق و موقعیت محوری ثابتی را در کل فرآیند ماشین‌کاری حفظ می‌کند، بنابراین یک پایه گیره محکم برای جوش‌کاری محیطی با کیفیت بالا-غلطک‌های نگهدارنده ایجاد می‌کند.

• جعبه آب سرد شده دستگاه جوش غلتکی پشتیبان عمدتاً برای به گردش درآوردن مشعل جوش سرد مورد استفاده قرار می گیرد و عملکرد پایدار تجهیزات را در طول جوشکاری مداوم- طولانی مدت و جلوگیری از گرمای بیش از حد تضمین می کند. فیدر سیم وظیفه رساندن هموار و دقیق سیم جوش به محل جوش را بر عهده دارد. سرعت تغذیه سیم پایدار و کنترل کشش آن نقش مهمی در تضمین کیفیت جوش و کارایی جوش دارد. این دو با هم کار می کنند تا از قابلیت اطمینان و سازگاری فرآیند جوشکاری غلتکی پشتیبانی کنند.

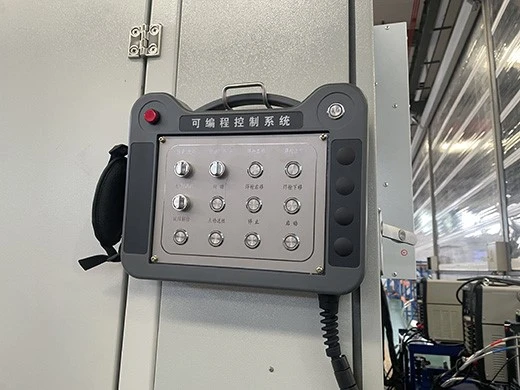

• این سیستم دستگاه جوش چرخ سنگین-به یک صفحه لمسی اختصاصی یکپارچه برای تعامل راحت انسان-و تنظیم پارامترهای جوش مجهز شده است. همچنین دارای نرم افزار نظارت بر زمان واقعی برای اطمینان از ردیابی دقیق و کنترل کیفیت فرآیند جوشکاری است. هسته سیستم توسط یک ربات کنترل کننده هماهنگ و کنترل می شود و از اقدامات جوشکاری دقیق و کارآمد اطمینان حاصل می کند. و مجهز به یک ترانسفورماتور اختصاصی است تا یک منبع تغذیه پایدار و قابل اعتماد برای کل سیستم فراهم کند.

• مرحله بارگذاری: ربات قطعه کار را که قرار است جوش داده شود را از قفسه بارگیری برمی دارد و در ایستگاه جوش A قرار می دهد و فرآیند بارگذاری را تکمیل می کند.
• جوشکاری: پس از شروع جوشکاری اولین دستگاه جوش، ربات از یک گیره برای برداشتن همزمان بدنه چرخ و سر محور طبق یک مسیر حرکتی از قبل برنامه ریزی شده{{0} استفاده می کند، به ایستگاه B حرکت می کند، دقیقاً سر محور را در سوراخ جوش روی بدنه چرخ قرار می دهد و سپس جمع می شود.
• بستن و جوش: گیره در ایستگاه B به طور خودکار قطعه کار را برای جوشکاری گیره می کند.
• اتمام جوشکاری: پس از اتمام جوشکاری، ربات به طور خودکار قطعه کار جوش داده شده را جدا کرده و فرآیند بارگذاری را از سر می گیرد.
