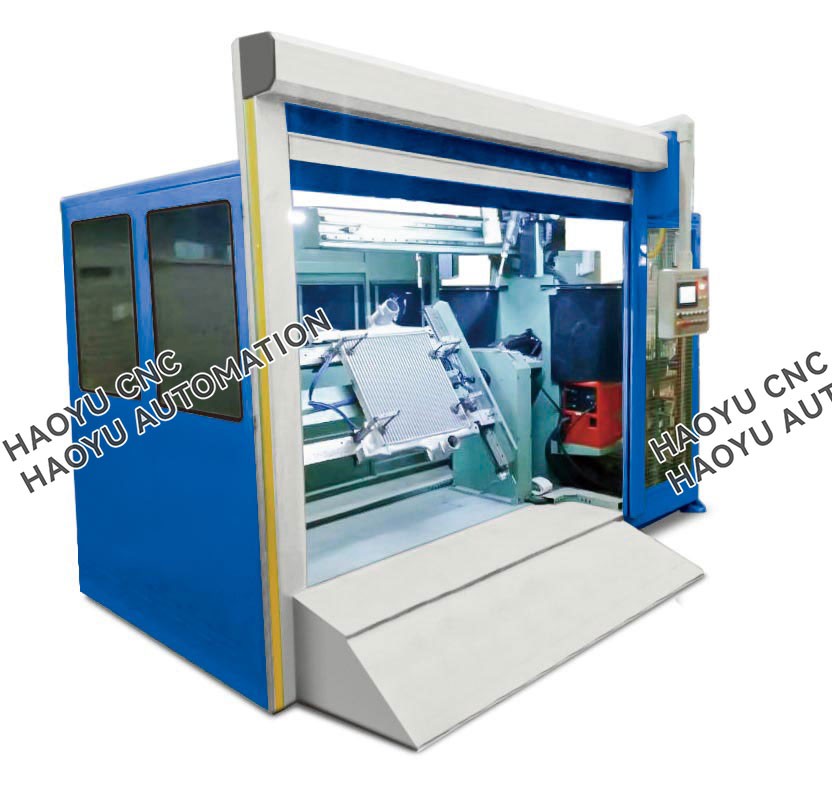

دستگاه جوش درز مستقیم رادیاتور آلومینیومی

رادیاتو آلومینیومr دستگاه جوش درز مستقیم

I. توضیحات

جوشکار درز مستقیم رادیاتور یک دستگاه جوش خودکار است که به طور خاص برای تولید هسته های رادیاتور طراحی شده است. وظیفه اصلی آن جوش دادن دیواره لوله فلزی (معمولاً آلومینیوم یا مس) لوله حرارتی با سرعت بالا و دقت بالا در طول آن است و یک درز مستقیم مهر و موم شده را تشکیل می دهد و در نتیجه از آب بندی و استحکام لوله حرارتی اطمینان می یابد.

II. رویه های کاری

تغذیه دستی ← موقعیت و بستن قطعه کار← سر به سرعت به نقطه شروع درز جوش می رود و به سرعت پایین می آید← گاز محافظ ارسال می کند← قوس شروع← مشعل جوش به طور جداگانه به چپ و راست راه می رود← به طول تنظیم شده می رسد← قوس را متوقف می کند → گاز محافظ را متوقف می کند. زمان ← چرخش پنوماتیک ← هنگامی که مشعل جوش در جای خود قرار دارد، به سرعت می افتد ← گاز محافظ را ارسال می کند← قوس شروع ← مشعل جوش به چپ و راست راه می رود → به طول تنظیم شده می رسد → قوس را پس می کشد → گاز محافظ را متوقف می کند → مشعل جوش به سرعت بلند می شود و به سرعت به حالت اولیه باز می شود.

III. پارامترهای فنی

رادیاتو آلومینیومr دستگاه جوش درز مستقیم

IV. ساختار تجهیزات

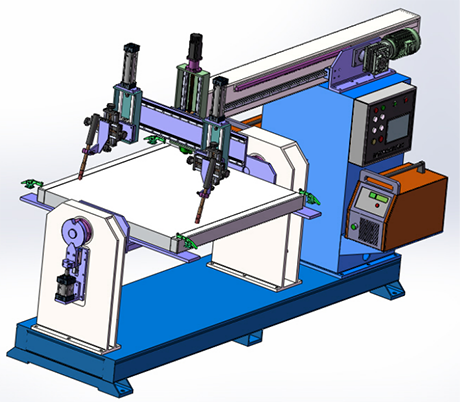

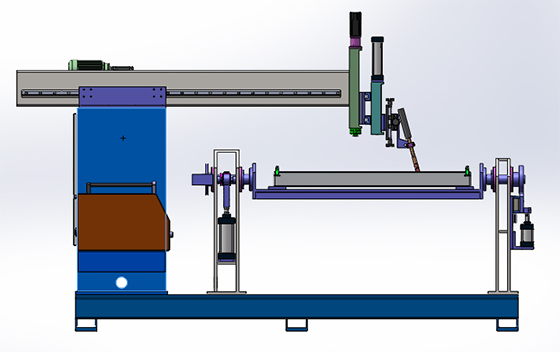

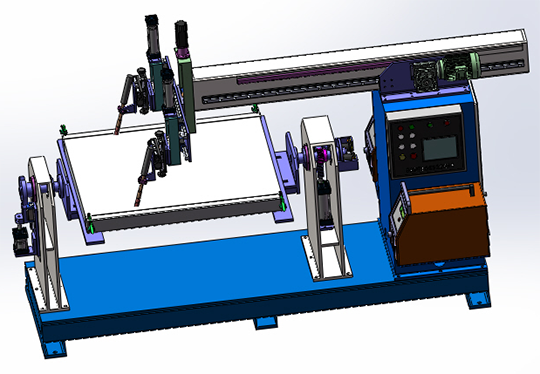

دستگاه ویژه از یک قاب، یک سر جوش، یک مکانیزم حرکتی طولی سر، یک مکانیسم موقعیت قطعه کار، یک مکانیسم چرخش پنوماتیک، یک مکانیزم بالابر پنوماتیک تفنگ جوشکاری، یک سیستم کنترل الکتریکی و یک منبع قدرت جوش تشکیل شده است.

1. اصلی Fرام

بدنه دستگاه یک بستر جوش داده شده را می پذیرد، صفحه فوقانی پردازش می شود و پرتو قرار می گیرد. هر دو طرف و بالای تیر پردازش می شوند و به ترتیب ریل های راهنمای خطی و مکانیسم های قفسه و پینیون نصب می شوند. دو مجموعه سر جوش و سیستم های محرک الکتریکی عرضی آنها بر روی تیر نصب شده است.

2. مکانیزم راه رفتن با هدایت عرضی سر ماشین

مجموعه ای از مکانیسم راه رفتن وجود دارد. سروو موتور و کاهنده AC دو مجموعه سر جوش را به حرکت در می آورند تا از مکانیزم انتقال عبور کنند تا جوش های مستقیم را در دو طرف قطعه کار جوش دهند. موتور توسط یک درایو فرکانس متغیر AC کنترل می شود تا تنظیم سرعت بدون پله را درک کند.

3. مکانیزم بالابر پنوماتیک تفنگ جوش

مشعل جوشکاری توسط سیلندر هدایت می شود و توسط ریل راهنما هدایت می شود تا فرآیند آماده سازی و جوشکاری مشعل جوشکاری محقق شود. مکانیزم بالابر روی میز کشویی تنظیم چپ و راست نصب می شود که با توجه به عرض قطعه کار قابل تنظیم و قفل می باشد. تفنگ جوش مجهز به مکانیزم تنظیم دقیق-سه بعدی و تنظیم زاویه است که برای تراز کردن درز جوش برای تفنگ جوشکاری مناسب است.

4. مکانیزم بستن و چرخش قطعه کار

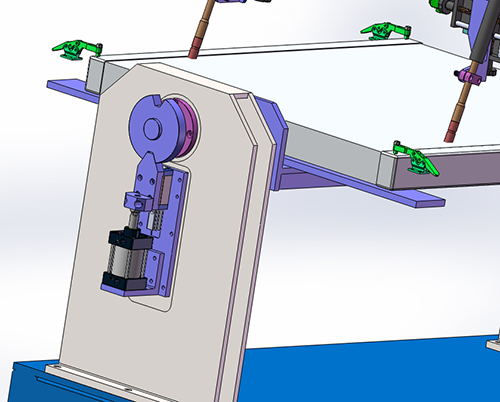

مکانیزم فلیپ: مکانیزم فلیپ توسط دو براکت پشتیبانی می شود که توسط یک تیر صفحه خمیده ثابت به محور چرخان آن متصل می شود که توسط یک سیلندر به حرکت در می آید و توسط یک قفسه و پینیون برای دستیابی به چرخاندن به حرکت در می آید. انتهای دیگر مجهز به مکانیزم تصحیح چرخش پنوماتیک برای اطمینان از دقت درجه چرخش 180 درجه است.

قطعه کار روی سکوی تراشکاری با فیکسچر گیره در مرکز چرخش نصب می شود. مرکز با یک پین موقعیت یابی برای موقعیت یابی ارائه شده است. طرف دیگر با یک سیلندر موقعیت یابی و هل دادن پین ارائه شده است. از طریق چرخش 180 درجه سکوی تراشکاری، جوش مستقیم چهار جوش قطعه کار محقق می شود.

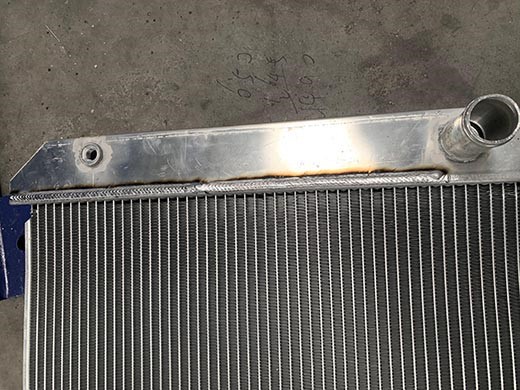

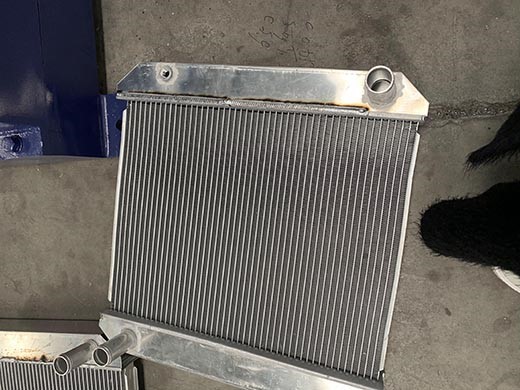

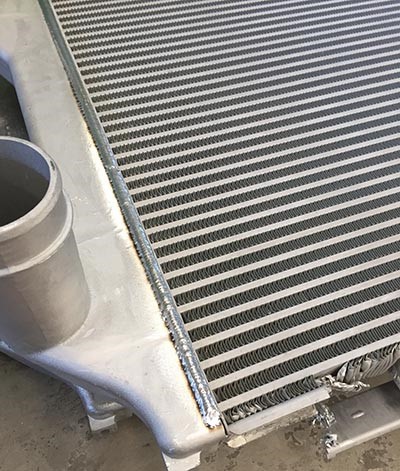

5. نمایش تصویر اثر

V.Vedio برای مرجع شما

رادیاتو آلومینیومr دستگاه جوش درز مستقیم
