دستگاه مونتاژ اتوماتیک سیلندر هیدرولیک





دستگاه مونتاژ اتوماتیک سیلندر هیدرولیک

1. مشخصات قطعه کار:

• قطر بیرونی سیلندر: Φ50-200 میلی متر
• سکته مغزی: کوتاه ترین اندازه حالت بسته سیلندر 550 میلی متر است
• طول طولانی ترین حالت بسته سیلندر 2500 میلی متر است
• طولانی ترین سیلندر حالت توسعه یافته 4500 میلی متر است

2. الزامات گشتاور مونتاژ سیلندر

• گشتاور مورد نیاز پیچ برای سیلندرهای نوع-پیچ: 1500 نیوتن متر، که قابل تنظیم است.

3. شرایط استفاده از تجهیزات

• قدرت: AC380 ± 10٪، 50 هرتز
• فشار هوا: 0.5 ~ 0.7 مگاپاسکال؛

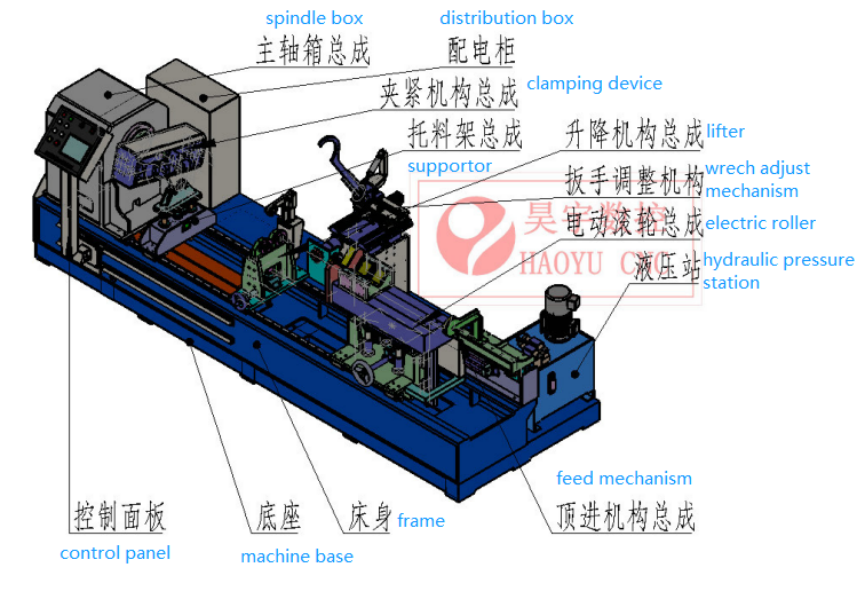

دستگاه مجهز به جعبه دوک و مکانیزم بستن هیدرولیک، مکانیزم پشتیبانی سیلندر، مکانیزم بلند کردن براکت{0}}میله پیستون V شکل، مکانیسم سفت کردن پوشش فلنج سیلندر، مکانیزم عقب راندن میله پیستون، سیستم الکتریکی و سیستم هیدرولیک است.



1.Mبدن آچینه

پایه با یک لوله مربع و یک صفحه جوش داده می شود و صفحه روی پایه به عنوان سطح مرجع نصب برای نصب ریل راهنمای خطی پردازش می شود. پس از جوشکاری بستر، عملیات حرارتی و عملیات به موقع برای از بین بردن استرس بستر و حفظ دقت بالا پس از استفاده طولانی مدت انجام می شود. بار تخت می تواند بیش از 500 کیلوگرم را تحمل کند.



2.Sجعبه پیندل و مکانیزم بستن هیدرولیک

این شامل یک محور اصلی چرخان سروو، یک مکانیسم گیره همزمان سیلندر هیدرولیک و یک مکانیسم پیشروی و عقب نشینی سر تخت است.

• شفت اصلی چرخان توسط یک موتور چرخان سروو به حرکت در می آید و چرخ دنده برای به حرکت درآوردن شفت اصلی به چرخش کاهش می یابد. چرخ دنده با چرخ دنده های ضد ضربه -بدون انحراف چرخش مونتاژ می شود. شفت اصلی از مکانیزم مفصل چرخشی برای رساندن روغن هیدرولیک به سیلندر گیره جلو استفاده می کند.
• مکانیزم پیشروی و عقب نشینی محور اصلی توسط یک موتور AC هدایت می شود و قسمت سر از طریق پیچ سرب به موقعیت مناسب به جلو و عقب منتقل می شود و می توان برای رسیدن به هدف تنظیم قفل کرد.



3. مکانیزم پشتیبانی سیلندر

مجهز به براکت های بشکه ای 2 سیلندر. براکت‌ها توسط غلتک‌های لاستیکی پشتیبانی می‌شوند، توسط پست‌های راهنما هدایت می‌شوند و ارتفاع را می‌توان با چرخ دستی بالا و پایین تنظیم کرد. مکانیزم بلند کردن پنوماتیک، نگه داشتن و دریافت مواد در هنگام بارگیری، و سقوط قبل از کار پس از موقعیت، تحقق چرخش پایدار و قابل اعتماد قطعه کار.

4. مکانیزم بلند کردن براکت V شکل میله پیستون

مکانیزم روی ریل تخت نصب می شود. میله پیستون توسط دو چرخ لاستیکی V شکل پشتیبانی می شود. میله پیستون می تواند به جلو و عقب بچرخد. دو براکت بر روی قاب متحرک بالا و پایین نصب شده است و فاصله قابل تنظیم است تا با طول قطعه کار سازگار شود. براکت متحرک توسط سیم سنج های جلو و عقب هدایت می شود و توسط سیلندر روغن هدایت می شود تا تغییر ارتفاع پالت V شکل- را درک کند.



 5.مکانیزم سفت کردن پوشش فلنج سیلندر

گشتاور دستگاه گشتاور 1500kgf- متر است و یک آچار گشتاور در انتهای خروجی نصب شده است تا سیلندر را برای کار ببندد. آچار گشتاور دارای دو حالت شکاف و سوراخ است.

مکانیسم پیچشی بر روی قاب کشویی نصب شده است، به ترتیب توسط ریل های راهنما هدایت می شود تا به سرعت به قطعه کار نزدیک شده و آن را در اسلات کارت برای کار قرار دهد. تحت کنترل برنامه، پوشش انتهایی به طور خودکار سفت می شود.

6. مکانیزم هل دادن میله پیستون

این مکانیزم که توسط موتور هیدرولیک و زنجیر از جانبی هدایت می شود، میله پیستون را در امتداد ریل راهنما به داخل سیلندر برمی گرداند تا فرآیند نهایی نصب سیلندر تکمیل شود.



7. ایستگاه فشار هیدرولیک





میزبان از OMRON PLC وارد شده از ژاپن به عنوان هسته کنترل استفاده می کند و سیستم اجرای روش های جوشکاری کنترل دارای ثبات خوب، ساختار ساده و نگهداری آسان است.



1. پانل کنترل می تواند در امتداد ریل راهنما حرکت کند تا با طول های مختلف عملیات سازگار شود.



2. گشتاور سفت شدن دستگاه گشتاور را می توان به صورت جداگانه بر روی پانل کنترل کنترل کرد.



براکت سیلندر بالا می آید، سیلندر را قرار دهید ← چاک هیدرولیک به طور خودکار سر سیلندر را می بندد ← میله پیستون را بلند کنید، میله پیستون را در موقعیت صحیح قرار دهید، دکمه استارت را فشار دهید ← میله پیستون و سرسیلندر را در جای خود فشار دهید ← گیره پوشش انتهایی را فشار دهید → گیره پوشش انتهایی را فشار دهید ماشین گشتاور تنظیم مجدد می شود و مکانیسم میله فشار جانبی میله پیستون را به داخل سیلندر فشار می دهد → میله فشار → تشخیص سیلندر → فشار میله فشار → شل شدن و تنظیم مجدد چاک هیدرولیک → براکت سیلندر جلو می افتد → تخلیه
