دستگاه جوش یکپارچه محیطی و مستقیم

• چند{0}}کارکردی و بسیار همه کاره: این بزرگترین مزیت آن است. یک دستگاه نیازهای دو نوع جوش اصلی را برآورده می کند که در هزینه های تهیه تجهیزات و فضای کارخانه صرفه جویی می کند.
• اتوماسیون بالا و راندمان بالا: فرآیند کاملاً خودکار اتکا به مهارت‌های جوشکاری دستی را کاهش می‌دهد، سرعت جوشکاری پایدار و راندمان تولید بالا را تضمین می‌کند و به ویژه برای تولید انبوه مناسب است.
• کیفیت جوش پایدار و قابل اعتماد: فرآیند خودکار خطای انسانی را حذف می‌کند و در نتیجه شکل‌های جوشی سازگار و زیبایی‌شناختی با نرخ عیب کم ایجاد می‌کند.
• عملکرد و برنامه نویسی آسان: سیستم کنترل مدرن دارای یک رابط کاربری{0}پسند، تنظیمات پارامتر ساده است و می تواند چندین برنامه جوشکاری را برای فراخوانی آسان ذخیره کند.
• انعطاف پذیری بالا: با تنظیم فیکسچرها و برنامه ها، می تواند با قطعات کار با قطر، طول و ضخامت مختلف سازگار شود و طیف وسیعی از کاربردها را ارائه می دهد.

1. بدنه و بستر ماشین اصلی: یک ساختار مکانیکی قوی که پایه ای پایدار برای کل سیستم فراهم می کند.

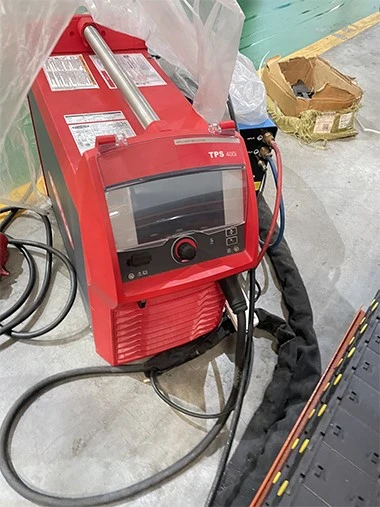

2. منبع قدرت جوشکاری: انرژی مورد نیاز برای جوشکاری مانند جوشکاری TIG، جوشکاری MIG/MAG، جوشکاری پلاسما یا جوشکاری لیزری را فراهم می کند که بر اساس فرآیند انتخاب شده است.

3. ایستگاه جوشکاری درز محیطی:

• چاک معمولاً در یک انتهای اسپیندل نصب می شود و یک موتور سروو در جعبه دوک نصب می شود. عملکرد اصلی آن این است که چاک را برای بستن و چرخاندن دقیق قطعه کار هدایت کند. در طرف دیگر، یک سیلندر قطعه کار را در جای خود نگه می‌دارد تا از افقی بودن موقعیت جوش اطمینان حاصل شود و کیفیت کامل جوش را تضمین کند.

• مکانیسم چرخش سمت چپ-مشعل جوشکاری می‌تواند به طور قابل توجهی درز جوش را گشاد کند و توزیع گرما را یکنواخت‌تر کند و از عیوب جوشکاری مانند زیر بریدگی و عدم همجوشی جلوگیری کند.

4. ایستگاه جوشکاری درز مستقیم:

میز کار دستگاه جوش درز مستقیم ثابت است، در حالی که مشعل جوش می تواند روی ریل راهنما حرکت کند تا جوشکاری درزهای محیطی و مستقیم را انجام دهد.

5. سیستم کنترل هسته این دستگاه جوش یکپارچه محیطی و درز مستقیم از یک کنترل کننده منطقی قابل برنامه ریزی (PLC) و ماژول های گسترش آن تشکیل شده است. PLC به عنوان مغز کل فرآیند جوشکاری عمل می کند و مسئول هماهنگی دقیق چرخش مشعل جوشکاری، حرکت قطعه کار و اجرای پارامترهای جوشکاری است. برای برآورده کردن الزامات پیچیده فرآیندهای جوشکاری درزهای محیطی و مستقیم، سیستم نقاط ورودی/خروجی اضافی و رابط‌های عملکردی خاص را از طریق ماژول‌های توسعه اضافه می‌کند و امکان اتصال و کنترل بیشتر حسگرها، محرک‌ها و دستگاه‌های جانبی را فراهم می‌کند.

• حالت 1: حالت جوشکاری درز محیطی

بستن: قطعه کار استوانه ای شکل را بین سر و دم ببندید.

تراز مشعل: موقعیت مشعل جوشکاری را تنظیم کنید تا با نقطه شروع جوش همراستا شود.

جوشکاری: برنامه را شروع کنید. سر استوک قطعه کار را با سرعت ثابت می چرخاند، در حالی که مشعل جوش شروع می شود و نوسانات کوچکی ایجاد می کند. کل درز محیطی پس از یک چرخش کامل قطعه کار جوش داده می شود.

• حالت 2: حالت جوش مستقیم درز

بستن: قطعه کار را که قرار است جوش داده شود (صفحه مسطح یا استوانه شکاف{0}) در محل درز مستقیم قرار دهید و از کلیدها یا صفحات فشار برای محکم نگه داشتن دو طرف جوش استفاده کنید.

تراز مشعل: مشعل جوش را در انتهای ابتدای درز مستقیم تنظیم کنید.
